激光錫焊
什么是錫環激光焊接？
激光錫環焊接是一種高精度的自動化焊接技術，它巧妙地結合了“預制錫環”和“激光加熱”這兩項技術，尤其擅長處理傳統焊接難以勝任的精密電子元件連接工作。
激光錫環焊接通過以下步驟實現精確的焊接連接：

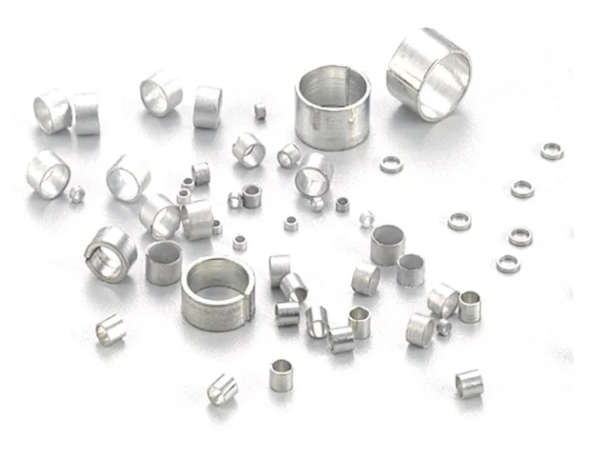

使用預制錫環：取代傳統的錫絲或錫膏，采用預先加工成中空環形的焊料，可根據引腳或焊盤的大小定制尺寸。
自動化精準放置：通過自動化設備，將錫環精準地套在需要焊接的引腳根部或放置在焊盤上。
激光非接觸加熱：激光束作為熱源，對錫環進行快速、非接觸式加熱，使其均勻熔化。
焊料填充形成焊點：熔化的錫料借助毛細作用，自動填充引腳與焊盤的微小間隙，冷卻后形成牢固、光滑的焊點。
相比傳統焊接，激光錫環焊接的優勢非常突出：
焊接質量高且一致：通過精密的機械加工，每一個錫環的重量和體積都能被控制得十分精確，確保了每個焊點的焊錫量幾乎一致。這不僅保證了穩定且可重復的焊接質量，焊后的焊點也因其整齊鋪展的特性而更加飽滿美觀，能有效減少堆錫、虛焊等缺陷。
良品率高：工藝穩定，過程潔凈，能大幅提升良率。
效率高：激光加熱速度極快，配合自動化設備，可顯著縮短焊接時間。案例顯示，焊接效率最高可提升244%。一些先進設備還采用雙工位設計，可以同步進行錫環預放和焊接作業，進一步提升了整體效率。
熱影響小：由于是非接觸式加熱，且激光能量高度集中，焊接的發熱區域很小，能最大程度地避免對PCB板上其他敏感元件造成熱損傷。
工藝潔凈：錫環中含有的助焊劑比例通常更低，這意味著焊接后殘留物更少，幾乎不產生飛濺錫珠，焊后基本無需清潔，大大提高了產品的可靠性。
適應性強且自動化程度高：錫環尺寸、成分可靈活定制，適應各種焊盤需求。同時它非常契合自動化產線，可通過多軸聯動、CCD視覺定位等實現精準、高效的批量生產。
激光錫環焊接 vs. 其他激光錫焊方式
為了讓你更清楚地了解，這里將它與其他常見的激光錫焊方式進行簡要對比：
| 特性 | ✅ 激光錫環焊接 | 👍 激光錫絲焊接 | 👍 激光錫膏焊接 |
|---|---|---|---|
| 焊料形態 | 固態預成型的環狀焊料 | 固態絲狀焊料 | 膏狀混合物 |
| 優點 | 焊錫量精確一致，質量穩定，焊點美觀，無飛濺，熱影響小 | 成本相對較低 | 適應性強，可用于不規則焊盤 |
| 缺點 | 錫環本身成本相對較高 | 焊點一致性差，易出現拉尖、堵絲等問題 | 工藝窗口窄，易產生炸錫、錫珠、飛濺等缺陷 |
| 核心區別 | 焊料量一致性最佳，工藝最潔凈，質量穩定性最高。 | 成本最優，但對送絲機構精度要求極高，質量穩定性欠佳。 | 形狀適應性最強，但工藝參數敏感，容易產生飛濺。 |
工藝流程與設備
一個典型的激光錫環焊接工藝流程主要包括以下步驟：
錫環成型：設備內部的精密機構將焊錫絲自動彎折、切斷，制成所需尺寸的錫環。
精準放置：通過自動化機械臂將錫環精確地套在待焊接的引腳上，或放置在焊盤位置。
視覺定位：利用CCD相機對焊接位置進行二次確認，確保加工精度。
激光焊接：激光頭移動至指定位置，發射激光束對錫環進行非接觸式加熱。
溫度控制：實時監測焊接溫度，并反饋給控制系統進行閉環調整，防止過熱損傷元件。
應用場景
憑借其在高精度、高可靠性以及小熱影響等方面的卓越表現，激光錫環焊接技術已經成為解決復雜焊接難題的利器，廣泛應用于：
汽車電子：發動機控制單元(ECU)、安全氣囊系統、傳感器等對可靠性要求嚴苛的部件。
航空航天與軍工：連接器、高可靠性控制模塊等，傳統焊接難以保證品質的場景。
3C電子：智能手機、平板電腦、可穿戴設備等內部精密組件的焊接。
通孔插針(THT)元件：這是它最擅長的領域之一。特別是針對板厚和孔徑比較大的通孔元件，傳統焊接容易出現透錫不足或頂部過熱的問題。激光錫環焊接可以巧妙地解決這些痛點。
醫療電子：植入式設備、精密傳感器等對潔凈度和可靠性要求極高的領域。
光模塊連接器：對焊接精度要求極高的應用。
總結
總的來說，激光錫環焊接技術通過將預制錫環與激光加熱巧妙結合，解決了微電子焊接中長期存在的焊料量難控制、熱損傷等問題，是實現高精度、高一致性、高可靠性電子連接的理想方案。當然，這種技術也更適合對品質和良率有極致要求的中高端制造場景。
